Кожухотрубчатый теплообменник

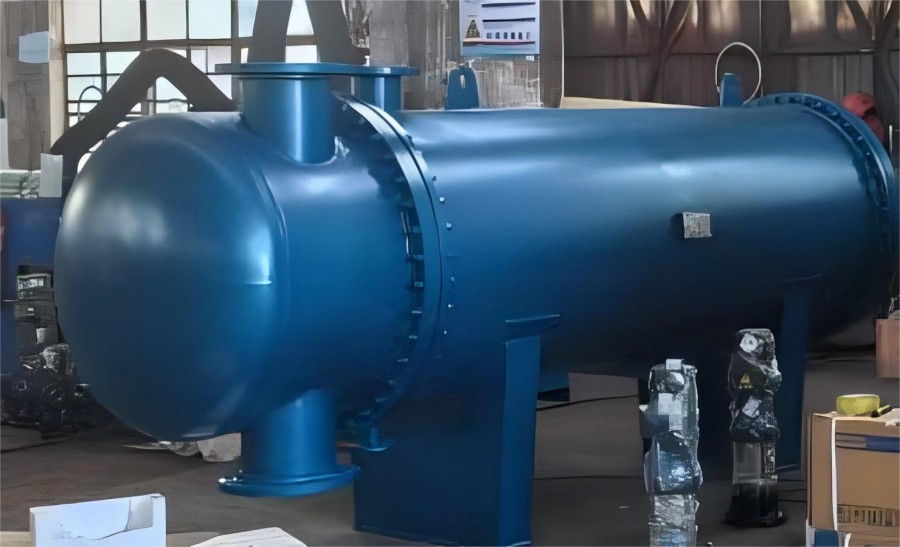

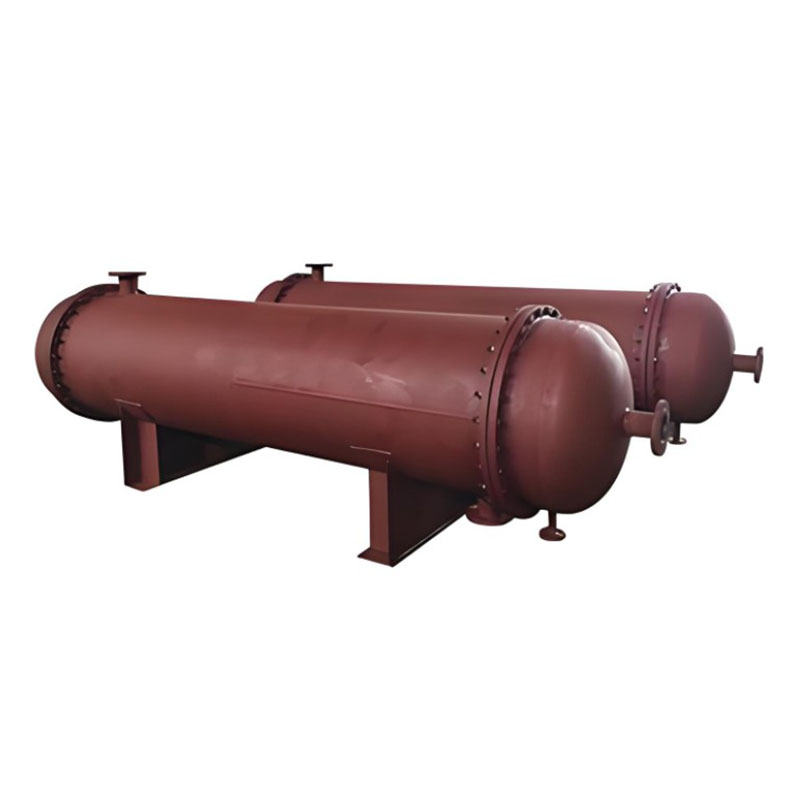

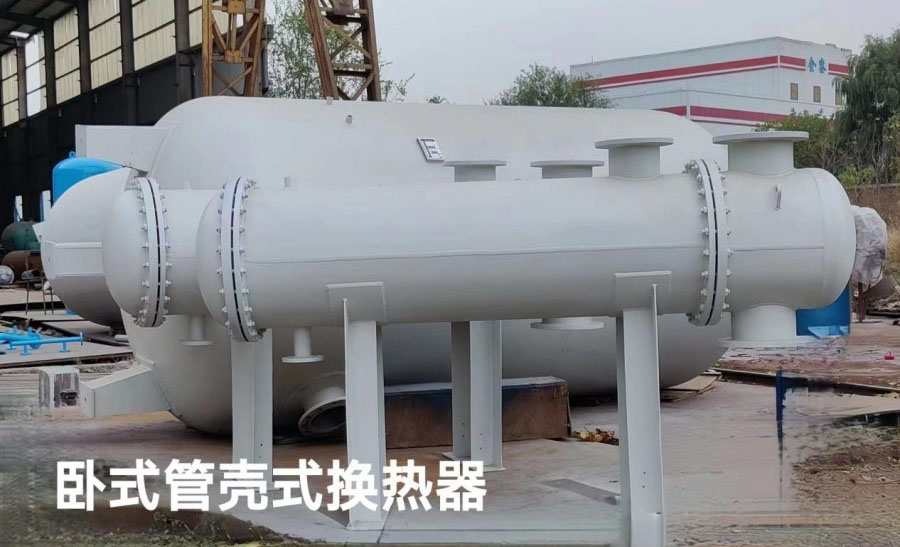

Кожухотрубный теплообменник, также известный как трубчатый теплообменник, является традиционным и широко используемым теплообменным устройством. Он состоит из кожуха, трубного пучка, трубной доски, перегородок (заслонок) и коллекторов. Принцип его работы основан на теплопроводности и конвекции, позволяя двум средам с разной температурой протекать через трубное и межтрубное пространство соответственно, обмениваясь теплом через стенки труб, обеспечивая нагрев или охлаждение. Этот теплообменник отличается прочной конструкцией, высокой эксплуатационной гибкостью и высокой адаптивностью. Он способен стабильно работать в жестких условиях эксплуатации, таких как высокие температуры и давление, и широко применяется во многих отраслях промышленности, включая нефтяную, химическую, электроэнергетическую, металлургическую и пищевую.
Описание
маркер
Введение в продукт: кожухотрубчатый теплообменник
1.Обзор продукта
Кожухотрубчатые теплообменники, также известные как трубчатые теплообменники, являются традиционным и широко распространённым типом теплообменного оборудования. Они состоят из кожуха, трубного пучка, трубной доски, перегородок (заслонок) и коллекторов. Принцип их работы основан на теплопроводности и конвекции, что позволяет двум средам с разной температурой протекать через трубное и межтрубное пространство соответственно, обмениваясь теплом через стенки труб, обеспечивая нагрев или охлаждение. Этот тип теплообменников отличается прочной конструкцией, высокой эксплуатационной гибкостью и высокой адаптивностью. Он способен стабильно работать в сложных условиях эксплуатации, таких как высокие температуры и давление, и широко применяется во многих отраслях промышленности, включая нефтяную, химическую, электроэнергетическую, металлургическую и пищевую.
2.Тип продукта
(1)Фиксированный тип трубной решетки
В теплообменнике с неподвижной трубной решеткой трубные решетки на обоих концах трубного пучка непосредственно приварены к кожуху. Такая конструкция проста, компактна, относительно недорога и может выдерживать высокие давления. Однако, поскольку трубный пучок и кожух жестко соединены, значительная разница температур между трубным пучком и стенкой кожуха может вызвать значительные тепловые напряжения, потенциально повреждающие соединение труб с трубной решеткой. Поэтому этот тип теплообменника подходит для применений, где разница температур между двумя жидкостями невелика (обычно не более 50 °C), среда в межтрубном пространстве чистая и не склонна к образованию накипи, а разница давлений между трубным и межтрубным пространствами невелика. Например, он используется на некоторых небольших химических заводах для охлаждения или нагрева чистых жидких материалов.
(2)Тип плавающей головки
Теплообменник с плавающей головкой имеет трубную решетку, закрепленную на кожухе одним концом, а другой конец свободно плавает внутри кожуха. Такая конструкция позволяет трубному пучку свободно расширяться и сжиматься при нагревании и охлаждении, устраняя тепловые напряжения и влияние перепадов температур. Кроме того, трубный пучок можно извлечь из кожуха для легкой очистки и обслуживания. Однако теплообменники с плавающей головкой относительно сложны и дороги, а также подвержены утечкам в области плавающей головки. Они подходят для применений со значительными перепадами температур между двумя жидкостями и там, где образование накипи на межтрубном пространстве является проблемой. Они широко используются на нефтеперерабатывающих и крупных химических заводах.
(3)U-образный трубчатый тип
Трубный пучок U-образного теплообменника состоит из U-образных трубок, каждая из которых закреплена в отдельной трубной решетке. Эта простая конструкция с одной трубной решеткой уменьшает площадь уплотняемых поверхностей, минимизирует утечки и позволяет трубному пучку свободно расширяться и сжиматься, адаптируясь к большим перепадам температур. Однако радиус изгиба U-образной трубки должен быть ограничен, что приводит к низкому использованию трубной решетки и затрудняет ее очистку. Это делает его непригодным для применений, где существует проблема образования накипи в среде, находящейся в трубках. U-образные трубчатые теплообменники обычно используются для теплообмена высокотемпературных и высоконапорных чистых жидкостей, например, в подогревателях высокого давления на электростанциях.
3. Преимущества продукта
(1)Эффективный теплообмен
Рациональное проектирование таких параметров, как расположение трубного пучка, диаметр и длина труб, а также тип и расстояние между перегородками, позволяет эффективно повышать турбулентность потока жидкости и коэффициент теплопередачи, обеспечивая тем самым эффективный теплообмен. По сравнению с другими типами теплообменников, при тех же условиях эксплуатации, кожухотрубчатые теплообменники обеспечивают более высокий теплообмен в меньшем объёме, что повышает энергоэффективность.
(2)Хорошая надежность и стабильность
Прочная конструкция, изготовленная из высококачественных материалов, позволяет выдерживать высокие температуры, давление и агрессивные среды. В течение длительного срока эксплуатации оборудование сохраняет стабильную производительность и менее подвержено отказам, что сокращает частоту ремонтов и замен, а также снижает эксплуатационные расходы. Кожухотрубчатые теплообменники также обладают высокой эксплуатационной гибкостью, позволяя регулировать такие параметры, как расход и температура, в соответствии с конкретными производственными потребностями и адаптироваться к изменяющимся условиям эксплуатации.
(3)Широкая приспособляемость
Кожухотрубчатые теплообменники могут работать с широким спектром сред, включая газы, жидкости и пар. Они предлагают подходящие решения для различных технологических процессов, таких как нагрев, охлаждение, испарение и конденсация. Более того, их можно адаптировать к конкретным условиям применения и технологическим условиям, предлагая различные материалы, конструктивные формы и характеристики для удовлетворения различных потребностей.
4.Примеры применения продукта
(1)Нефтехимическая промышленность
В процессе нефтепереработки кожухотрубчатые теплообменники используются в различных процессах, включая предварительный нагрев сырой нефти, конденсацию пара из верхней части ректификационной колонны и охлаждение различных нефтепродуктов. Например, в установках атмосферной и вакуумной перегонки стационарные трубчато-пластинчатые теплообменники используются для теплообмена между сырой нефтью и верхним орошаемым маслом, повышая энергоэффективность. Теплообменники с плавающей головкой применяются для работы со средами, содержащими примеси и склонными к образованию накипи, обеспечивая длительную и стабильную работу оборудования.
(2)Энергетическая промышленность
На тепловых электростанциях кожухотрубчатые теплообменники служат конденсаторами, конденсируя отработанный пар паровых турбин в воду, рекуперируя тепло и поддерживая вакуум в турбине. U-образные теплообменники обычно используются в подогревателях высокого давления, используя пар, отбираемый от турбин, для нагрева питательной воды котла, тем самым повышая тепловой КПД котла.
(3)Пищевая промышленность
В пищевой промышленности кожухотрубчатые теплообменники используются для стерилизации, охлаждения и нагрева жидких продуктов, таких как молоко и соки. В связи с высокими гигиеническими требованиями в пищевой промышленности обычно используются кожухотрубчатые теплообменники из нержавеющей стали, а для обеспечения качества и безопасности пищевых продуктов применяются строгие процедуры очистки и дезинфекции.
5.Технические параметры продукта
(1)Площадь теплообмена
Площадь теплообмена является одним из важнейших показателей теплопроизводительности кожухотрубчатого теплообменника. Она напрямую влияет на эффективность теплопередачи. Размер площади теплообмена определяется требованиями конкретного технологического процесса и расчётом тепловой нагрузки и обычно составляет от нескольких квадратных метров до тысяч квадратных метров.
(2)Расчетное давление и температура
Расчетное давление и температура – это максимальные давление и температура, которые теплообменник может выдержать при нормальных условиях эксплуатации и в расчетных условиях. Кожухотрубчатые теплообменники могут быть спроектированы так, чтобы выдерживать высокие давления (до десятков МПа) и высокие температуры (до сотен градусов Цельсия) в зависимости от области применения.
(3)Диаметр и длина трубы
Диаметр и длина труб влияют на расход, сопротивление и коэффициент теплопередачи жидкости. Диаметр труб обычно составляет от 10 до 50 мм, а длина зависит от конструкции оборудования и требований технологического процесса. Обычно длина труб составляет от 3 до 9 метров.
(4)Материал
Выбор материала для кожухотрубчатых теплообменников зависит от таких факторов, как характер среды, рабочая температура и давление. Обычно используются углеродистая, нержавеющая, легированная и медная сталь. Для коррозионных сред обычно используют нержавеющую сталь или коррозионно-стойкие сплавы; для применения в условиях высоких температур и давления часто используют высокопрочную легированную сталь.
6.Обслуживание и поддержка продукта
(1)Предпродажное обслуживание
Наша профессиональная техническая команда готова предоставить подробные технические консультации и разработать решение, основанное на конкретных потребностях наших клиентов. Определив технологические требования клиента, тепловую нагрузку, свойства теплоносителя и другую информацию, мы рекомендуем наиболее подходящий тип и характеристики кожухотрубчатого теплообменника, а также проводим подробный анализ затрат и оценку выгод, чтобы помочь клиентам принять обоснованное решение.
(2)Послепродажное обслуживание
Мы предоставляем полный спектр послепродажного обслуживания, включая установку и наладку оборудования, обучение операторов, а также ремонт и техническое обслуживание. В процессе установки оборудования наши специалисты будут сопровождать вас на объекте, чтобы обеспечить правильный монтаж и наладку. Мы также проводим профессиональное обучение операторов наших клиентов, знакомя их с правилами эксплуатации оборудования и мерами предосторожности. В процессе эксплуатации оборудования мы создали комплексную систему послепродажного обслуживания, регулярно посещая клиентов для оперативного решения любых возникающих проблем. В случае неисправности оборудования наши специалисты по техническому обслуживанию прибудут на объект для его скорейшего ремонта, гарантируя скорейшее восстановление его нормальной работы. Мы также предоставляем запасные части и услуги по модернизации оборудования для удовлетворения меняющихся потребностей наших клиентов.
связаться с нами
